LTspiceで電子回路設計

アナログ系の回路は実際に作ってみないと解らないことがありますが、Spiceは回路をシュミレートする
ために開発されたソフトウェアです。

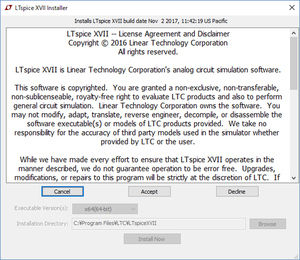

LTspiceはフリーで使えるリニアテクノロジー社の回路シュミレーターで、素子数に制限がありません。
LTspice入門

インダクタンス（inductance）は、コイルなどにおいて電流の変化が誘導起電力となって現れる性質である。誘導係数、誘導子とも言う。インダクタンスを目的とするコイルをインダクタといい、それに使用する導線を巻線という。
インダクタンス – Wikipedia

SPICE (Simulation Program with Integrated Circuit Emphasis, スパイス) は電子回路のアナログ動作をシミュレーションするソフトウェアである。 カリフォルニア大学バークレー校で1973年に開発された。 集積回路に使用する電子回路の設計主眼として開発されたが、次第にプリント基板などの電子回路の検証にも普及した。
SPICE (ソフトウェア) – Wikipedia

シミュレーション対象となる回路は一般的な受動素子（抵抗、コンデンサーなど）と能動素子（ダイオード、トランジスタなど）と伝送線路、各種電源を組み合わせたものである。 解析手法としては過渡解析、直流解析、小信号交流解析、雑音解析などが可能である。

現在使われている回路シミュレータの多くはこのバークレー校のものを元に改良、機能付加したものである。名称にSPICEの語を含む場合も多く、それらを含めてSPICEと呼ばれることもある。

Spiceは，非線形直流解析，非線形過渡解析，線形交流解析用の汎用回路シミュレーションプログラムです．抵抗，コンデンサ，インダクタ，相互インダクタ，独立電圧源，独立電流源，4種類の従属電源，無損失・有損失伝送線路(2つの異なった実装があります)，スイッチ，一様分布RC線，5つのもっとも一般的な半導体素子(ダイオード，バイポーラ接合型トランジスタ(BJT)，JFET, MESFET, MOSFET)によって構成された回路を解析します．
1 はじめに

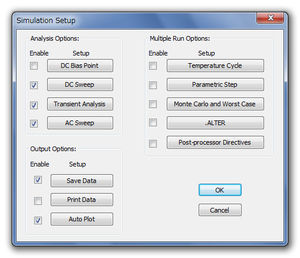

PSpice でできる解析は色々あるようですが，基本的に以下の 3 つに大別されます。

●過渡解析（Time Domain, Transient)
時間の変化とともに回路中の電流や電圧がどのように変化するのかを調べます。
つまり，グラフの横軸が時間となります。オシロスコープと同じです。
●DC 解析（DC Sweep)
直流電圧，直流電流を変化させたときの電圧や電流の様子を調べます。
グラフの横軸が直流電圧 or 直流電流になります。DC は，Design Compiler のことではありません。（ごく一部の人にしか通用しないネタ…）
●AC 解析（AC Sweep)
交流の周波数を変化させたときの様子を調べます。グラフの横軸は周波数となります。
新居良祐サポートページ − PSpice 入門 ＜トップページ＞
